MC方案|白光反射光谱法如何测量薄膜叠层厚度?

2023-06-15

基础型


FR-pRo系列膜厚仪





01



测样目标


精确测量4层叠层中每一层的薄膜厚度。


02



测样方法


本篇应用介绍了通过白光反射光谱法(WLRS在电介质和半导体薄膜叠层的情况下测量薄膜厚度。所有的测量都是在400-1000nm光谱范围内进行的,使用的仪器是FR-pRo系列膜厚仪。反射探头的有效光斑直径为1毫米。样品为Si3N4/SiO2、poly-Si/Si3N4/SiO2、PMMA/poly-Si/Si3N4/SiO2组成的硅晶圆。在所有测量中,使用Edmund光学外表面镀膜高反射镜(NT01-913-533)进行参考测量。


03



测样结果

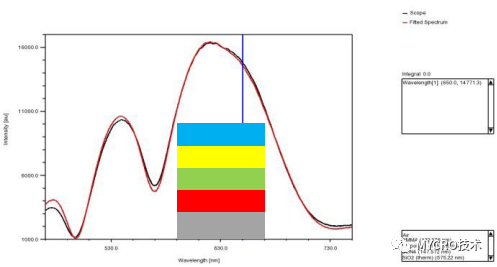

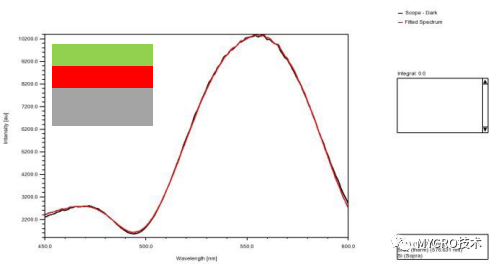

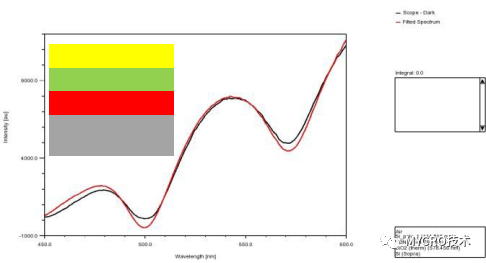

在图1中,显示了硅晶片上Si3N4/SiO2叠层的反射光谱。计算厚度:SiO2为576.63nm,Si3N4为127.78nm。在图2中,显示了硅晶片上poly-Si/Si3N4/SiO2叠层的反射光谱。计算厚度:SiO2为578.45nm,Si3N4为144.77nm,多晶硅层为114.82nm。在图3中,显示了晶片上PMMA/poly-Si/Si3N4/SiO2叠层(4层)的反射光谱。计算厚度:SiO2为575.22nm,Si3N4为147.57nm,多晶硅层为115.73nm,PMMA为132.38nm。在不知道膜厚度的情况下,同时计算每个膜的单独厚度,计算的薄膜厚度与光谱椭圆偏振法所得到的值非常一致(<1%的差异)。



图1                                                                  图2


图3


04



测样结论


可同时测至少4层薄膜厚度

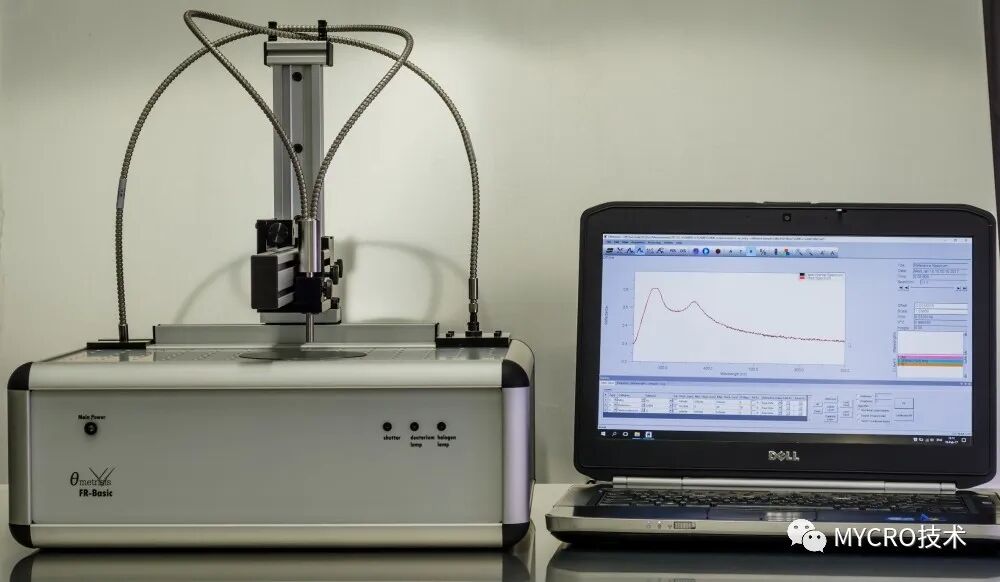

目前我司测试中心有一台膜厚仪样机,型号FR-pRo VIS/NIR(370-1020nm),可为您提供免费测样服务。名额有限,快来申请哦图片图片

如需测样请点击下方图片,填写提交 膜厚仪测样服务申请表。
